方案概述

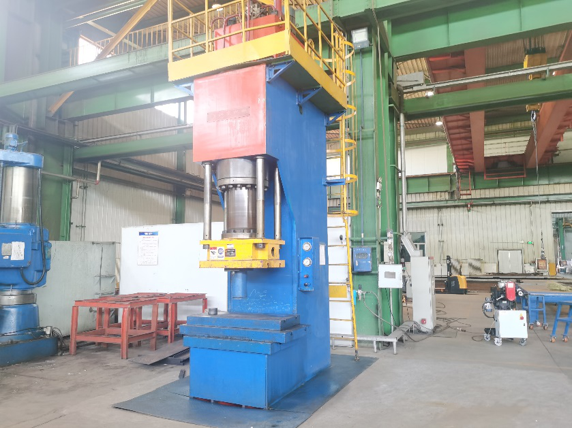

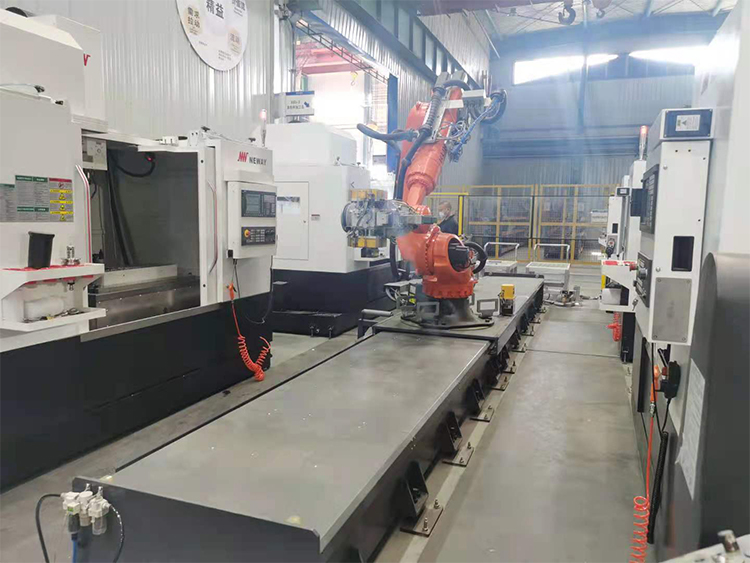

獲取某電力設備制造廠，大車間、小車間，各類機加、焊接、噴涂等等機器的運行數據，上傳到該工廠的MES，或是另建一套機器運行行數據分析管控平臺，對獲取的數據，進行更高層級的分析及機器生產運行管理。

需求的機器運行數據如下：

1、運行狀態及時間數據：實時運行狀態、開機時間、關機時間、報警監控（故障時間）、運轉時間、空轉時間；

2、工藝參數：電流、電壓、角度、轉速、壓力、氣體流量、速度；

3、環境、安全：煙霧報警、可燃?xì)怏w、粉塵監測，環境溫、濕度。

運行信號獲取

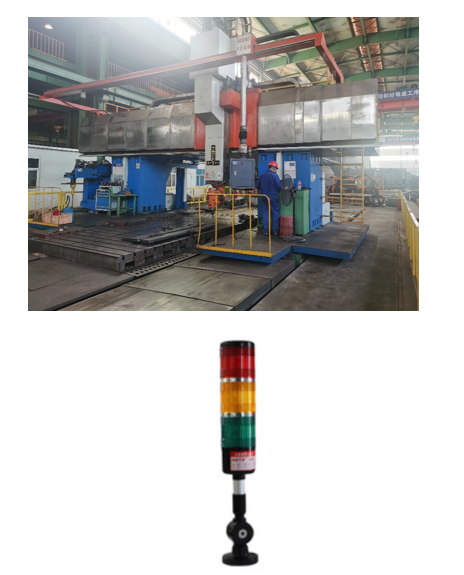

1、選擇XL10智能信號采集器，從機器上采集信號；

2、信號采集器，以完全和機器控制系統隔離，且簡單、有效的方式，獲取機器運行、待機、故障、停機等等運行狀態信號；

3、智能信號采集器，對獲取的機器運行信號，進行邊緣計算，生成機器生產運行數據：運行時間，待機時間，故障時間，故障次數，起、停機時間，等等；

4、信號采器，通過無線方式，上傳生產運行數據，至工廠數字化平臺，進行更高層級的數據分析及機器生產運行管理。

電流和電壓數據采集

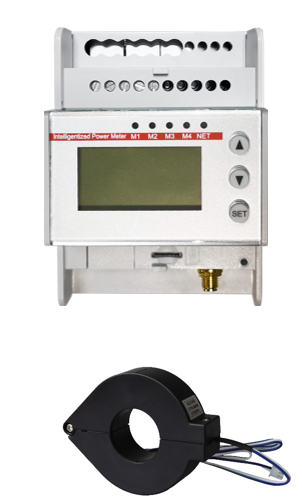

1、選擇DTSD3366/XL無線智能電表，可采集機器設備實時的電流和電壓；

2、DTSD3366/XL無線智能電表，以完全和機器控制系統隔離，且簡單、有效的方式，占用更小的安裝空間，不需要破壞原有的電路，只需要增加電流互感器就可以監控設備的電流和電壓，開合式電流互感器，對老設備加裝，或是新系統，安裝都更簡單、便捷；

3、DTSD3366/XL無線智能電表，通過無線方式，上傳電壓和電流數據，至工廠數字化平臺，進行更高層級的數據分析及機器生產運行管理。

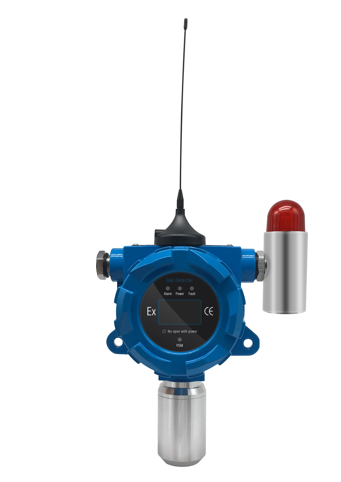

氣體數據采集

1、選擇XL61無線氣體傳感器，采集現場的可燃性氣體以及其他氣體的濃度；

2、XL61無線氣體傳感器，是按隔爆標準研發、設計、生產的。用于監測各種氣體的濃度；

3、XL61無線氣體傳感器，用戶按需求，選配所要求技術參數的氣體傳感器探頭；數據可以在現場顯示，超限可以現場聲光報警；

4、XL61無線氣體傳感器，通過無線方式，上傳采集現場氣體濃度，至工廠數字化平臺，可以隨時掌握現場的氣體環境參數。

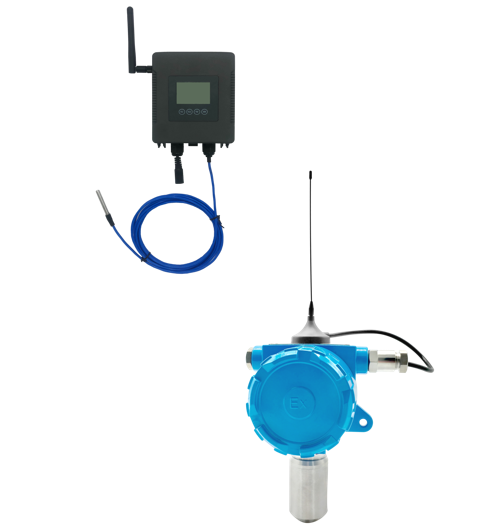

溫度、濕度數據采集

1、選擇XL51無線溫度傳感器，采集升溫區間溫度以及空壓機房的溫度；

2、選擇XL61無線溫濕度傳感器，采集噴漆房的溫度和濕度；

3、XL51無線溫度傳感器和XL61無線溫濕度傳感器采用電池供電；

4、XL51和XL61，通過無線方式，上傳溫度和濕度，至工廠數字化平臺，進行更高層級的數據分析及機器生產運行管理。

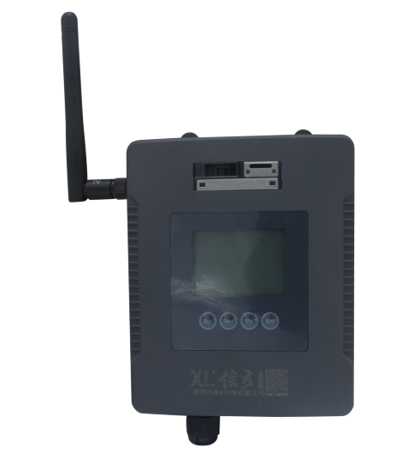

粉塵數據采集

1、選擇XL51DX無線粉塵傳感器，采集粉塵數據；

2、XL51DX無線粉塵傳感器，采集烘干房里面的PM2.5和PM10的含量；

3、XL51DX無線粉塵傳感器，通過無線方式，上傳現場的粉塵環境數據，至工廠數字化平臺，進行更高層級的數據分析及對現場生產環境的管理和掌控。

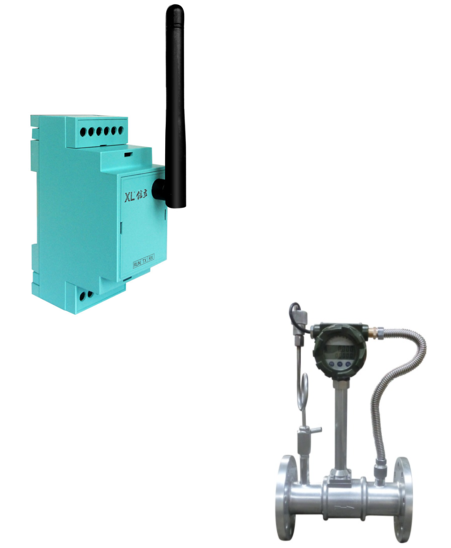

氣體流量/流速采集

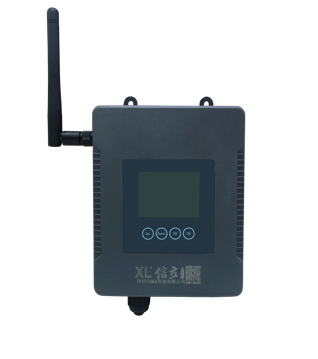

1、選擇XL66無線轉換器和氣體流量計，采集氣體流量、流速；

2、每一個監測點，配置一臺氣體流量計和XL66無線轉換器，配置XL66無線轉換器是采集氣體流量計的數據通過無線上傳給終端XL97；

3、XL66采集流量計的數據，通過無線方式，上傳氣體流量計的數據，至工廠數字化平臺，進行更高層級的數據分析及生產運行管理。

轉速數據采集

1、選擇XL50智能采集裝置和轉速傳感器，采集轉速數據；

2、每一個監測點，配置一臺XL50智能采集裝置和轉速傳感器，采集轉速數據通過無線上傳給終端XL97；

3、轉速傳感器的選擇根據現場的實際情況可選擇相應規格的傳感器；

4、XL50智能采集裝置，通過無線方式，上傳轉速的數據，至工廠數字化平臺，進行更高層級的數據分析及機器生產運行管理。

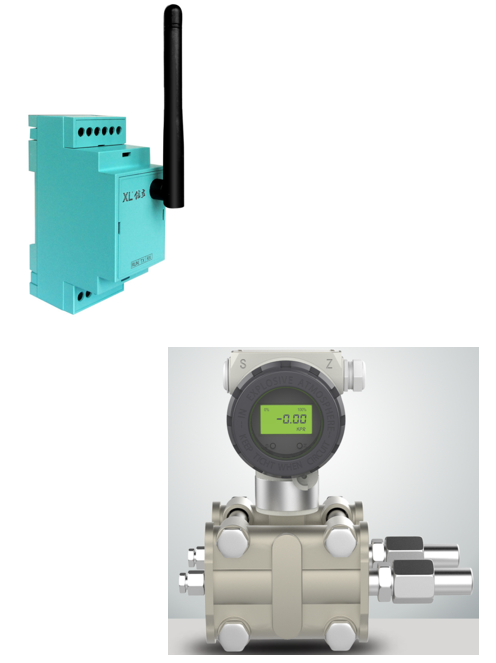

壓差數據采集

1、選擇XL65無線采集裝置和壓差傳感器，采集壓差數據；

2、每一個監測點，配置一臺XL65無線采集裝置和壓差傳感器，配置XL65無線采集裝置是采集壓差傳感器的數據通過無線上傳給終端XL97；

3、XL65無線采集裝置采集壓差的數據，通過無線方式，上傳氣體流量的數據，至工廠數字化平臺，進行更高層級的數據分析及機器生產運行管理。

角度檢測數據采集

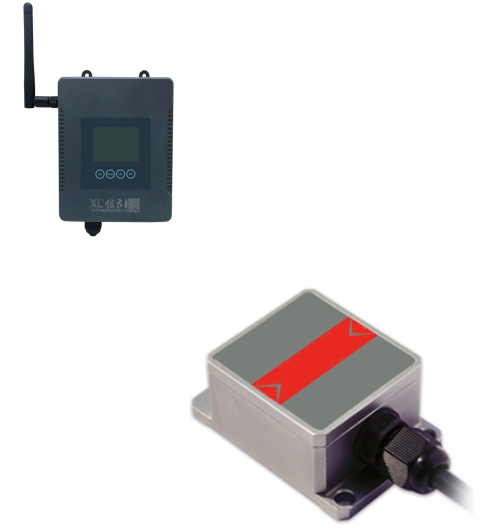

1、選擇XL50智能采集裝置和角度傳感器，采集角度數據；

2、每一個監測點，配置一臺XL50智能采集裝置和角度傳感器，采集角度數據通過無線上傳給終端XL97；

3、XL50智能采集裝置，通過無線方式，上傳角度的數據，至工廠數字化平臺，進行更高層級的數據分析及機器生產運行管理。

煙霧數據采集

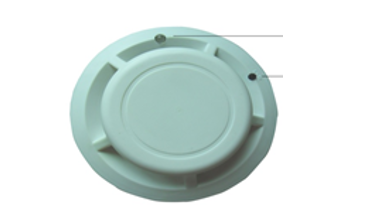

1、選擇無線煙感XLSD，采集煙霧數據；

2、每一個監測點，配置一臺無線煙感XLSD，采集煙感數據通過無線上傳給終端XL97；

3、無線煙感XLSD，通過無線方式，上傳煙感的數據，至工廠數字化平臺，進行更高層級的數據分析及機器生產運行管理；

4、無線煙感XLSD內置電池供電，報警執行標準 GB20517-2006，報警方式 指示燈、聲音。

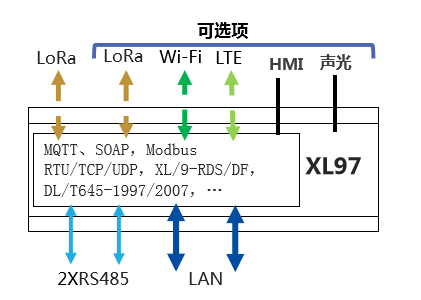

XL97監控終端

1、基于ARM Cortex-A8架構工業級處理器；Linux 操作系統；安裝My SQL數據庫，XL.Smart應用軟件；

2、可選配觸摸屏、聲光報警器；

3、配100/1000M雙以太網，Wi-Fi；

4、可配兩路LoRa無線通訊接口，無線讀取傳感、采集節點數據；

5、將數據同時接入多個軟件平臺；

6、支持XL/9-RDS Redis數據交換協議；XL/9-DB 數據庫格式協議，支持MS SQL，My SQL，ORACLE等數據庫；

7、支持物聯網協議MQTT、SOAP，以及工業、電力等等多種通信協議；

8、支持API接口。

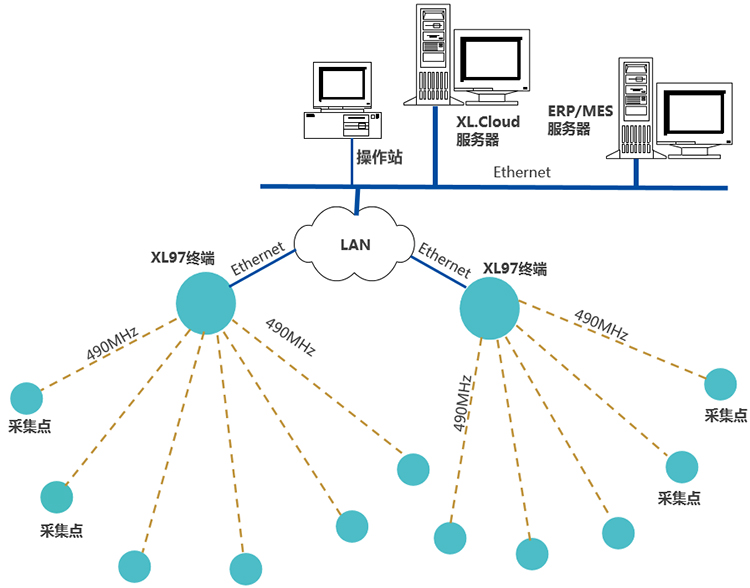

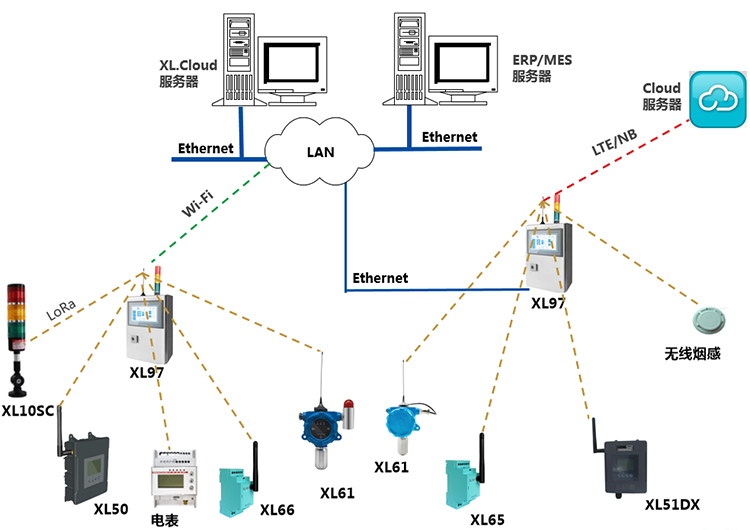

系統方案示意圖

機器運行分析管理系統：由數據采集節點、邊緣計算網關，及工廠數字化平臺XL.Cloud軟件構成。

1、采集點獲取機器運行數據、現場生產環境數據、機器生產數據，無線上傳至XL97終端；

2、物聯網關計算分析讀取的數據，上傳處理后的數據至XL.Cloud平臺；

3、XL.Cloud，和XL97終端，可將數據推送至，MES、ERP等系統。

網絡技術參數：

1、無線頻段：490MHz（ 430-510MHz ），可提供不同國家地區規定的頻段；

2、適用于跨車間、廠房的無線傳輸；傳輸距離500m至10Km；

3、XL97終端支持Ethernet、Wi-Fi、4G等通信方式，向平臺推送數據。

產品選型示意圖

1、IoT平臺：XL.Cloud，集成機能耗、運行數據，環境、生產數據、危險源數據，計算分析，數據可化展示，持續改進方案建議；

2、XL97終端可接入64個無線采集裝置，理論上不受限制；

3、XL97可同時支持以太網和Wi-Fi通信方式，使用更方便靈活；

4、信號采集：選擇XL10SC智能信號采集器；

5、數據采集裝置：XL51、XL66、XL61、XL65、XL50，無線煙感、電表。
