項目概述

油田設備、各種管網等要實現真正的數字化和實時化管理，切實的提高緊急故障處理的能力和協調水平，保障線路管網區域的安全穩定可靠的生產運行，需要建立管道巡檢系統。

項目采用了深圳信立科技自主研發和生產的物聯網傳感器，監控各個油井管道的壓力。通過對油井管道的壓力采集上傳到中控室，同時在中控室的觸摸屏上展示數據。當出現數據超標時，中控室會發出聲光報警提醒工作人員。

項目?jī)r(jià)值

通過項目的順利完成，可以使客戶實時監控各個油井管道的壓力，使油井管道壓力保持在一個合適的范圍內。人不需要去現場在中控室就能知道現場的管道情況。

當出現壓力過大時，中控室會發出聲光報警提醒工作人員，工作人員可通過觸摸屏上的按鈕關閉或打開閥門，防止原油泄漏。大大降低的安全事故，節省了人工成本。

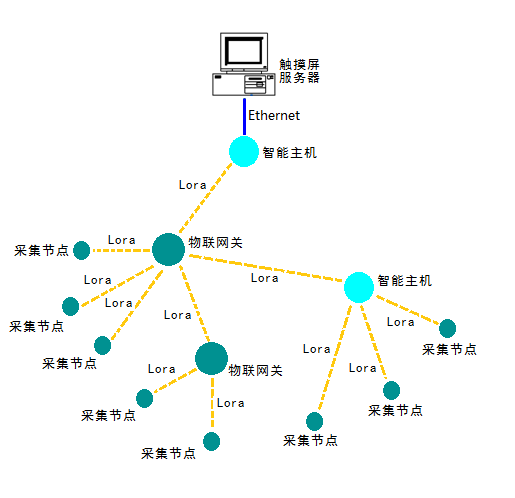

安裝示意圖

核心應用產品

1、XL90智能網關

?適用于構建小容量的傳感網絡

?構建星型或MESH傳感網絡

?構建433MHZ，490MHz，LoRa星型傳感網絡

?讀取網絡內傳感節點的數據，對數據進行協議轉換、處理、轉發

?支持ETHERNET、Wi-Fi、GPRS、RS485、4G、5G(WIFI)、NB-IOT等方式將數據上傳至監控中心服務器

?對下默認支持MODBUS RTU、MODBUS TCP、XL協議、電力645協議

?可支持用戶指定協議

?對上支持MODBUS RTU、MODBUS TCP、以及市場上物聯網協議（比如：MQTT，Redis，SOAP等）、API

?支持寫主流數據庫，比如：MYSQL、SqlServer、Oracle

?兼容性強，可以跟市場上大多數軟件平臺對接數據，并同時可以跟多個平臺交互數據，相互不影響

?XL90供電范圍：DC9-24V，功耗低9W左右

2、 XL80智能主機

?構建MESH傳感網絡

?體積小，安裝、調試、使用、維護方便

?構建433MHZ，490MHz，LoRa星型傳感網絡

?讀取網絡內傳感節點的數據，對數據進行協議轉換、處理、轉發

?支持ETHERNET、Wi-Fi、GPRS、RS485、4G、5G(WIFI)、NB-IOT等方式將數據上傳至監控中心服務器

?對下默認支持MODBUS RTU、MODBUS TCP、XL協議、電力645協議

?可支持用戶指定協議

?對上支持MODBUS RTU、MODBUS TCP、XL協議(工業智能傳感網絡協議)。 PLC 相關協議以及電力常用的協議

?可支持用戶指定協議

?支持市場上物聯網協議（比如： MQTT， Redis， SOAP 等）

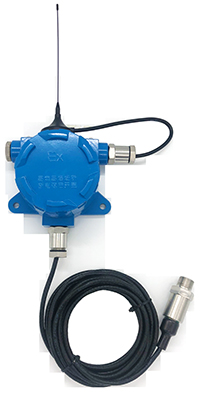

3、 XL61智能壓力傳感器

?上行通訊：433MHz、Lora、NB、4G

?通信協議：MODBUS、XL協議(工業智能傳感網絡協議)

?轉換精度：±0.5%F.S.

?量程：0-25MPA等

?供電范圍：DC6V-DC24V

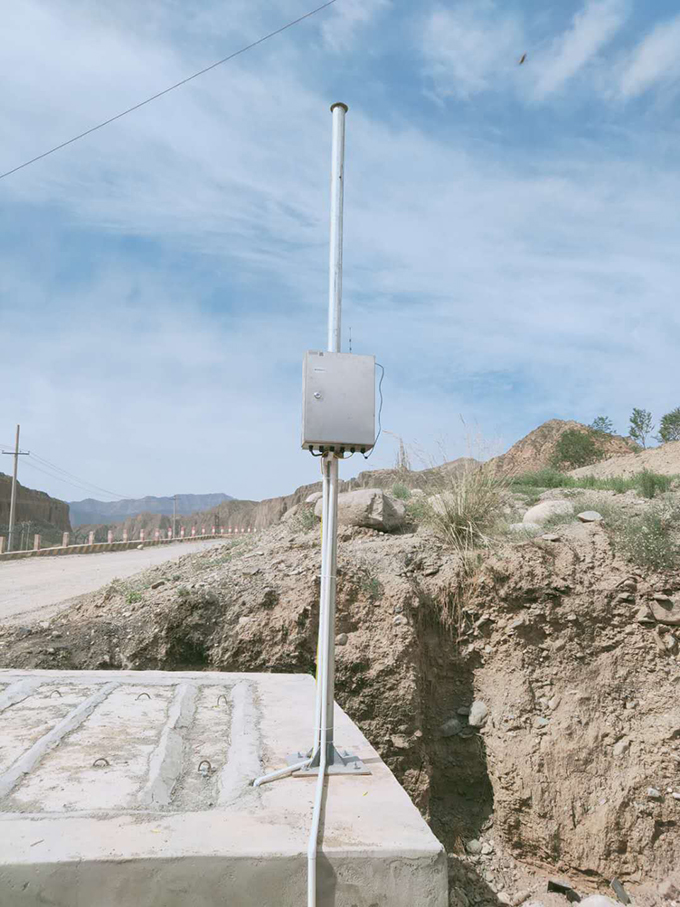

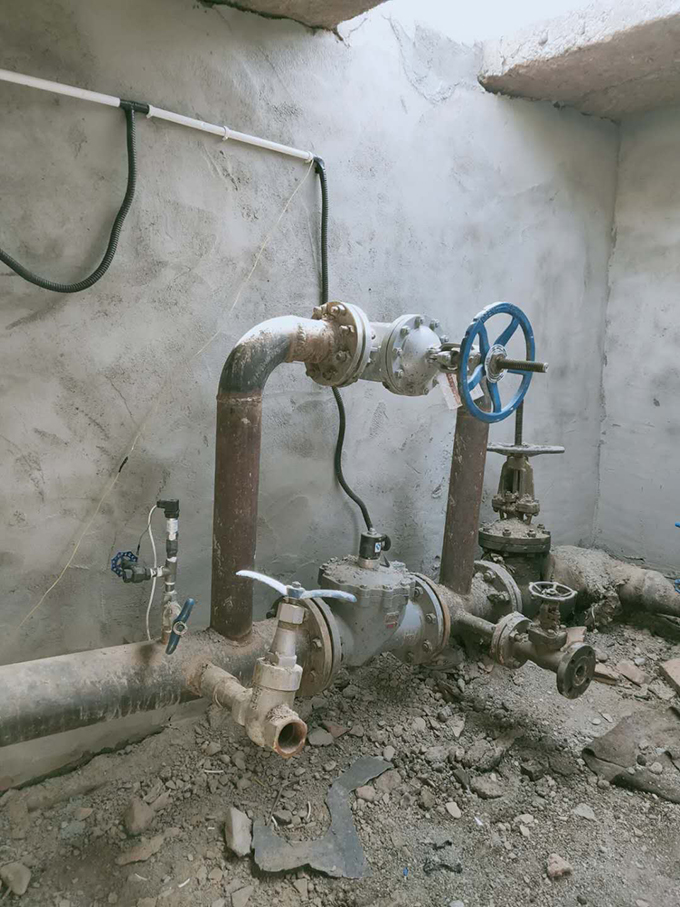

現場設備安裝

中心服務器頁面展示

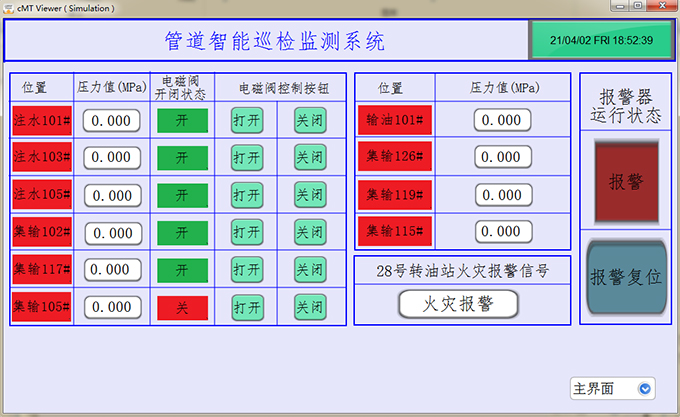

數據主界面

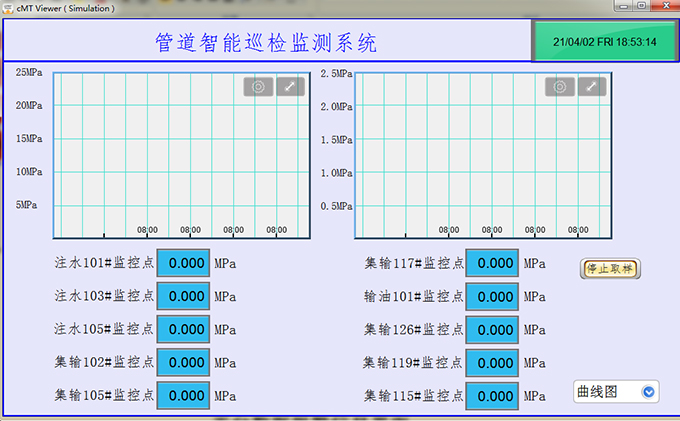

數據曲線界面

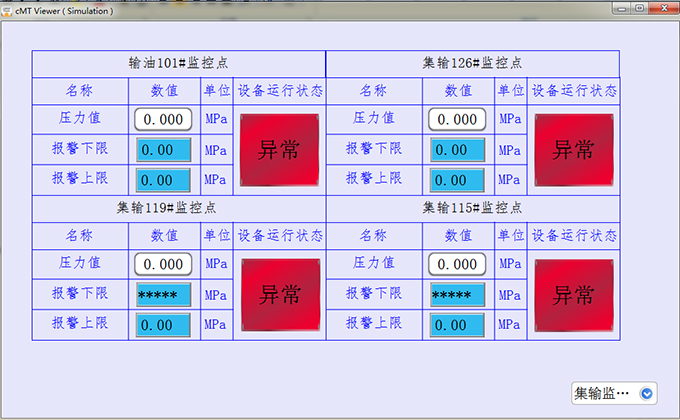

數據限值設定界面
